關于真空燒結爐組件介紹
關于真空燒結爐組件介紹
真空燒結爐主要用于金屬陶瓷材料、復合陶瓷材料、納米相材料,梯度功能材料,介孔納米熱電材料,高熔點材料及耐火材料等材料的快速、高品位熱壓燒結。廣泛應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理,也可在充氣保護情況下熱壓成形燒結。
下面介紹下?tīng)t體組成部分:

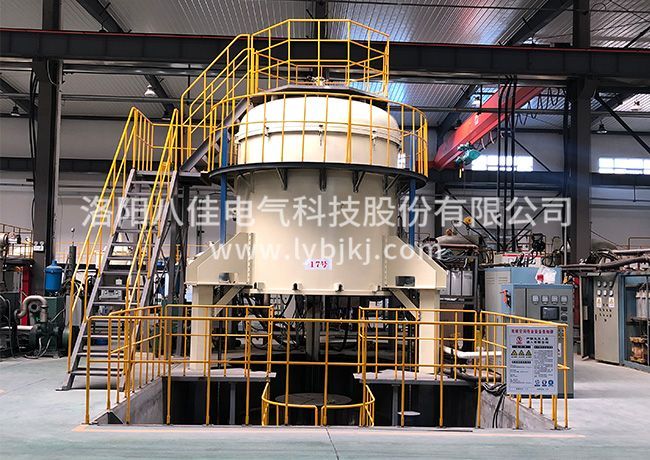

爐體部分:爐體為立式爐殼其內層為不銹鋼制成的園筒外層為碳鋼。兩層之間形成夾套可以通冷卻水將傳到爐殼上的熱量帶走,使爐壁溫度不超過60℃,其上下法蘭焊接為一個整體。中間開有紅外測溫孔(有保護氣氛通氣口),熱電偶測溫孔、抽氣孔及觀察孔,鉑銠熱電偶有到溫自動退出裝置,紅外測溫觀察孔有玻璃氣吹防霧裝置,操作人員使用的觀察孔設有擋板。
爐體上是爐蓋,它是有內外封頭和法蘭組成,中間水冷爐蓋吊在啟閉機構上,板動啟動機構上的手柄可以將真空燒結爐爐蓋升啟10-15mm,爐蓋上有壓頭,壓力傳感器、排氣隔膜閥及爐蓋鎖緊裝置。
爐底部分:它也是由內外封頭和法蘭組成,中間水冷,固定在爐體底部,有電極引入,下壓頭進氣隔膜閥等組成,并裝可調節高度位移傳感器。
爐架上有上梁、爐架、底及立柱等組成,作為上下壓頭支座。
爐內發熱元件采用石墨,保溫材料采用石墨氈及石墨筒為隔熱屏,上、下壓頭采用高強度石墨。
液壓采用電動輸入方式自動調節,配有液壓鎖及轉向閥等相關裝置,壓力、位移均采用數顯方式。
真空燒結爐真空系統采用2X-30機械泵(配電磁放氣閥)及K-200油擴散泵,同時設有冷阱及機組。真空測量為復合真空計。真空系統還配有放氣閥、充氣閥,真空連接軟管采用不銹鋼金屬軟管。
